RAID5：分布式奇偶校验的独立磁盘结构

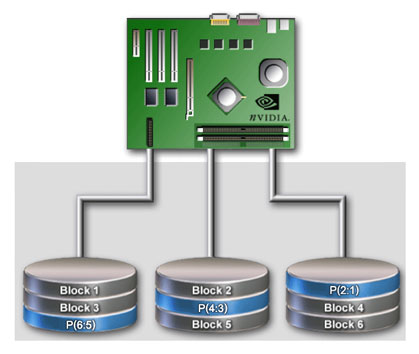

从它的示意图上可以看到，它的奇偶校验码存在于所有磁盘上，其中的p0代表第0带区的奇偶校验值，其它的意思也相同。RAID5的读出效率很高，写入效率一般，块式的集体访问效率不错。因为奇偶校验码在不同的磁盘上，所以提高了可靠性。但是它对数据传输的并行性解决不好，而且控制器的设计也相当困难。RAID 3 与RAID 5相比，重要的区别在于RAID 3每进行一次数据传输，需涉及到所有的阵列盘。而对于RAID 5来说，大部分数据传输只对一块磁盘操作，可进行并行操作。在RAID 5中有“写损失”，即每一次写操作，将产生四个实际的读/写操作，其中两次读旧的数据及奇偶信息，两次写新的数据及奇偶信息。

     当RAID5阵列卡损坏或者RAID5配置信息被破坏，无法识别RAID5阵列逻辑盘，我们通过深入数据底层进行分析计算，无需原服务器与阵列卡，通过底层十六进制码分析计算，即可分析出原RAID5的块大小、左右方向循环结构、MBR开始扇区、热备盘去除、掉线盘去除、物理盘的排列顺序等参数，通过RAID5虚拟技术，两个小时左右即可完成服务器RAID5数据恢复。
